AXIAL微型风扇与超薄风扇技术介绍

        AXIAL微型风扇与超薄风扇技术介绍

       目前,市场上现有的直流微型散热风扇有很多种,应用到的领域也比较广泛,

现如今电子产品普遍已朝向微型化,超薄化的趋势等方向研发设计了,市面上常

规风扇的方法都是在马达铁心上面套绝缘盖,使得马达整体的高度在3.4mm,风扇

整体轴向高度就做不到5.0mm以下,因此难以再进一步相对缩减整体的轴向高度,

所以又相对限制进一步设计成更轻便短小化的可行性,这样就难以安装于微小型

电子装置或电子仪器,目前市面轴向高的产品不仅工艺复杂,电磁音大,还成本

比较高,很多生产厂家和消费群体都难以接受。

        在电子产品性能日益提升的情况下,大量的热量也伴随而生。散热风扇

常被用于辅助散热的部件。另一方面,电子产品有尺寸逐渐缩小、重量变轻的

趋势,而其厚度更是日益趋向薄形化,例如笔记本电脑。为了满足薄型化电子

产品的需求,风扇也必须朝向薄型化发展。传统的薄型风扇一般包括扇框和收

容于扇框内的叶轮,所述扇框包括上盖、下盖及连接上盖与下盖的侧壁,所述

上盖和下盖均开设进气口,所述侧壁一侧开设出风口。在该空间有限的薄型架

构下,如何克服流体阻抗、提高空气流动性、保证薄型风扇的散热效能成为新

的挑战。由于电脑内部空间狭窄化,同时薄型风扇的上下进气口须设有间距,

传统的薄型风扇厚度受到严重压缩,空气流动性不高,从而造成散热效能不高;

再者,传统薄型风扇变薄后,其整体高度降低,因而使轴承系统高度降低,所述

轴承的储油量减少,轴承的支撑力下降,极大地影响所述薄型风扇的使用寿命。



安科矽锋/聚风散热AXIAL微型超薄风扇的技术实现思路

微型超薄风扇 的技术目的在于向市场提供一种超薄的,小尺寸的厘米级和毫米级别

微型风扇
有鉴于此,有必要提供一种散热效能高的超薄风扇为笔记本电脑散热。一种薄型风扇,

包括叶轮及收容该叶轮的扇框,所述扇框的一侧壁上开设一出风口,所述扇框还包括

一进风口,所述进风口开设在与该出风口所处侧壁相邻的另一侧壁上。与现有技术相比,

本专利技术采用侧向进风侧向出风的架构,以将薄型风扇设于合适的位置上,薄型风扇

的叶轮与上盖、底板之间无需预留进气空间,如此设计使所述上盖与扇座围设形成的收

容空间能够得到充分的利用,从而提升整个薄型风扇的气流量。另一方面,可将原本用

来预留进气空间的空隙用来增加轴承系统的厚度,以保证轴承系统的储油量,相对传统

风扇具有更高性价比..


【AXIAL微型超薄风扇的技术要点】一种薄型风扇,包含一具开放端的基座、
设置于基座

内的风扇装置,以及封闭该基座的开放端的盖板,该基座上更设有一入风口及一出

风口,该入风口及出风口设于该基座其中二侧壁上,且该入风口与基座底部的距离

不等于该出风口与基座底部的距离而具有一位差。本实用新型专利技术可有效降低

高度,提高散热效果,同时可避免灰尘的进入。



安科矽锋/聚风散热-专注研发深圳微型风扇-小型散热风扇 -静音直流风扇-超薄风扇-

直流鼓风机,我们一直在路上!一直在突破!做风扇我们是认真的!我们是真正的

微型风扇小型毫米风扇源头生产厂家!

聚风AXIAL散热微型小型静音风扇/超薄鼓风机3V-28V 性能特点是:

1:可检测  2:可控速   3:可恒速  4:宽电压  5:宽电流  6:高能效  7:超静音

聚风散热专注于提供高品质高性价比的精品 微型散热风扇超薄风扇   微型风扇  静音风扇

  VR风扇  车规风扇  智能风扇  毫米风扇   直流风扇  工业风扇 超薄鼓风机风扇

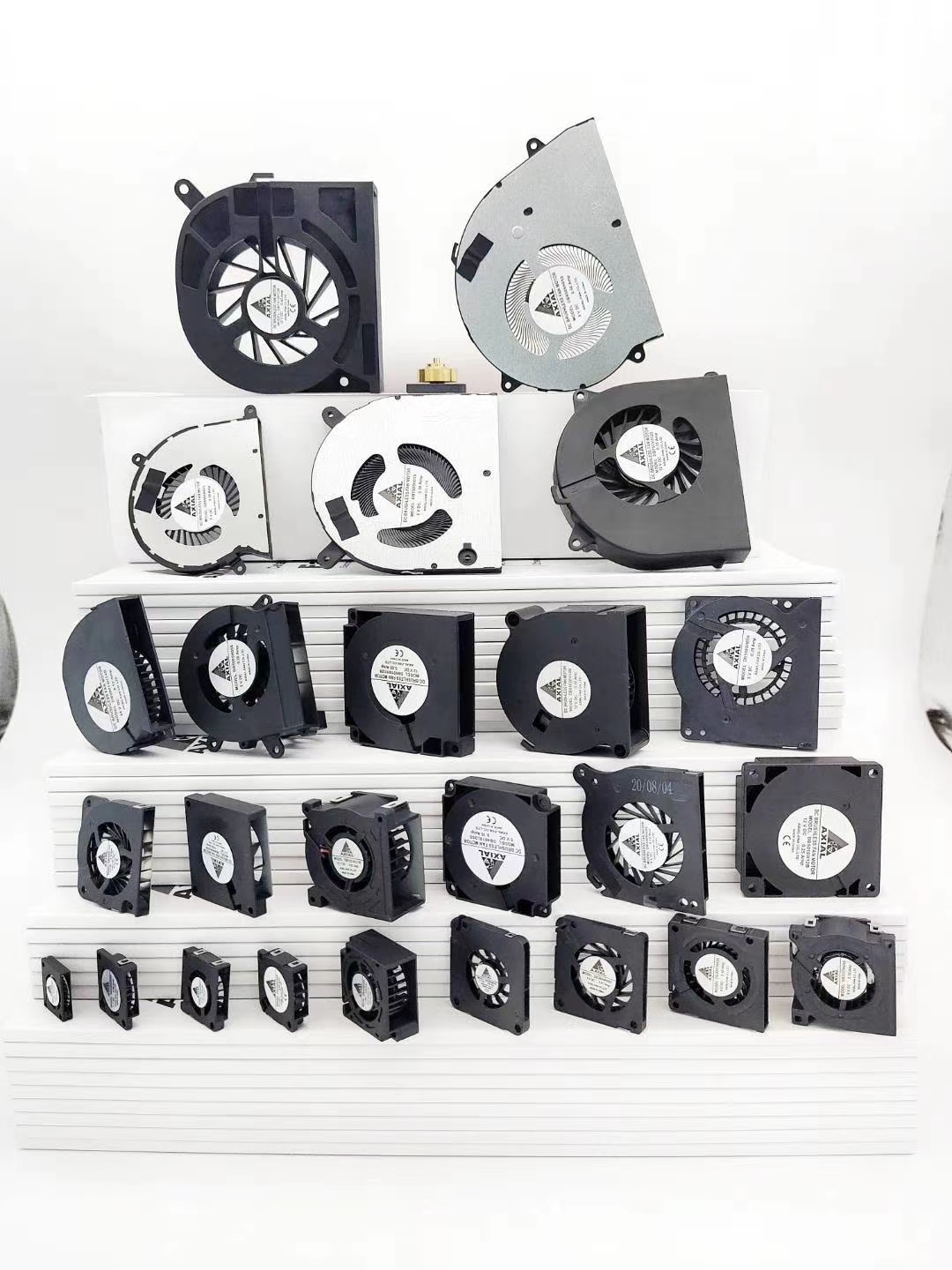

/AXIAL精品散热风扇规格型号齐全,主要有1503风扇|1504风扇|2004风扇|2005风扇|2006风扇

|2010风扇|2504风扇|2512风扇|3003风扇|3004风扇|3007风扇|3505风扇|4505风扇|6005风扇等,

这些风扇已广泛应用于微型投影|航拍仪无人机智能飞行器|VRAR人工智能产品|VRAR智能穿戴|

游戏手柄|智能家居|便携式智能产品|微型精密医疗仪器设备及智能美容仪器仪表|运动相机|人脸

识别数码产品|3D打印机|平板电脑笔记本一体机|视频影音无线传输|车载无线充电|汽车精密电子|

PM2.5空气净化及传感器|智能触摸屏|小型电子产品|PDA|车载影音设备|VR运动相机设备|车载逆

变电源|工业电源|LED灯具|消费电子产品|铁路动力机车轨道交通等行业和产品的散热 .





        微型风扇 小型风扇静音直流风扇超薄风扇微型鼓风机规格尺寸齐全,

        欢迎各位新老客户前来咨询取样对比!
